  • 正压密相气力输送

    气力输送系统采用压缩空气为动力源,仓泵为供料设备,除尘料仓作为收集料仓的一套气力输送设备。气力输送的给料点为原料料仓下料,通过plc选择输送仓泵打开泵体进料阀、排气阀,此时开始进料,当下部泵体料位计检测到料位信号后,关闭进料阀,关闭排气阀,打开出料阀,开始物料的输送,物料的输送工艺为:物料在仓泵内得到充分的流化,而且是边流化、边输送。

    • ¥0.00
      ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.00KG
    • 数量:
商品描述

气力输送系统采用压缩空气为动力源,仓泵为供料设备,除尘料仓作为收集料仓的一套气力输送设备。气力输送的给料点为原料料仓下料,通过plc选择输送仓泵打开泵体进料阀、排气阀,此时开始进料,当下部泵体料位计检测到料位信号后,关闭进料阀,关闭排气阀,打开出料阀,开始物料的输送,物料的输送工艺为:物料在仓泵内得到充分的流化,而且是边流化、边输送。


设备简介:

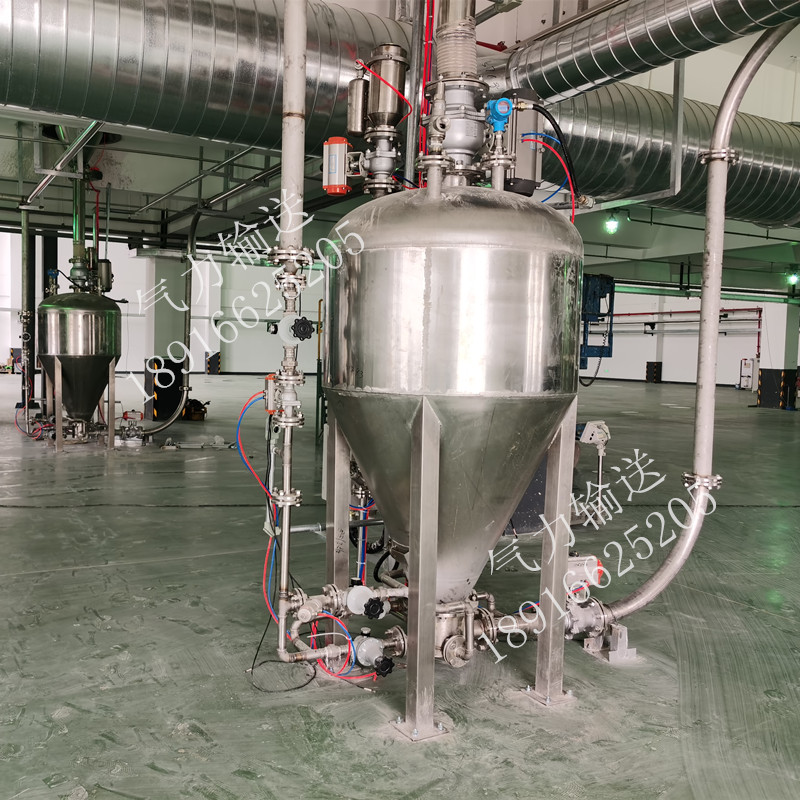

   正压密相气力输送系统采用压缩空气为动力源,仓泵为供料设备,除尘料仓作为收集料仓的一套气力输送设备。正压密相气力输送的给料点为原料料仓下料,通过PLC选择输送仓泵打开泵体进料阀、排气阀,此时开始进料,当下部泵体料位计检测到料位信号后,关闭进料阀,关闭排气阀,打开出料阀,开始物料的输送,物料的输送工艺为:物料在仓泵内得到充分的流化,而且是边流化、边输送。


工艺流程:

  仓泵是间歇式输送方式,每输送一仓物料,即为一个工作循环,每个工作循环分为四个阶段。

1)进料阶段   进料阀、排气阀呈开启状态,进气阀和出料阀关闭,仓泵内部与用户下料灰斗连通,仓泵内无压力,物料进入仓泵,当仓泵内物料与料位计探头接触,则料位计产生一料满信号,并通过控制单元进入控制系统,系统自动关闭进料阀,进料状态结束;

2)加压流化阶段   进料阀、排气阀关闭,进气阀开启,压缩空气通过流化装置均匀进入仓泵,仓泵内物料充分流态化,压力升高,当压力高至压力变送器设置的上限压力时,则压力变送器输出上限压力信号给控制系统,系统自动打开出料阀,加压流化阶段结束,进入输送阶段。

3)输送阶段  出料阀打开,此时仓泵一边继续进气,物料被流态化,物气均匀混合,一边物气混合物通过出料阀进入输送管道,并输送至目的仓。此时仓泵内压力保持稳定,当仓泵内物料输送完后,管路阻力下降,仓泵内压力降低,当降低至压力变送器设定的下限压力值时,输送阶段结束,进入吹扫阶段,此时进气阀和出料阀仍然保持开启状态。

4)吹扫阶段  进气和出料阀仍开启,压缩空气吹扫仓泵和输灰管道,此时仓泵内无物料,管道内物料逐步减少,最后几乎呈空气流动状态。系统阻力下降,仓泵内压力也下降至一稳定值。定时一段时间后,吹扫结束,关闭进气阀、出料阀,然后打开进料阀、排气阀,仓泵恢复进料状态。至此,包括四个阶段的一个输送循环结束,重新开始下一个输送循环。



工作原理图:
